RO-membraan met extreem lage druk is een omgekeerd osmose-element dat is gebouwd voor voedingswater met een laag zoutgehalte en een gestabiliseerde zoutafstoting van meer dan 99% bereikt, terwijl het werkt bij een voedingsdruk van slechts 100 psi (0,69 MPa). Vergeleken met een standaard brakwatermembraan dat bijna 225 psi draait, vermindert deze XLP Ro-membraancategorie de vraag naar pompenergie met ongeveer 25% tot 35% op waterbronnen onder 1000 ppm TDS. Daarom is het de standaardkeuze geworden voor de tweede doorgang in tweetraps RO-treinen, flessenwaterleidingen en ketelsuppletiewatersystemen.
Waarom werken bij extreem lage druk belangrijk is
Een conventioneel industrieel RO-membraan heeft een bepaalde minimale aandrijfdruk nodig om water door de actieve laag te duwen. Wanneer het voedingswater al weinig opgeloste zouten bevat, wordt het grootste deel van die druk verspild aan het overwinnen van de eigen weerstand van het membraan in plaats van het bestrijden van de osmotische druk. Extreem lage druk RO-membraanelementen lossen dit op door een dunnere, beter doorlatende polyamidelaag te gebruiken, waardoor hetzelfde volume permeaat wordt geproduceerd met veel minder pompwerk. Op een middelgrote gemeentelijke of industriële lijn vertaalt zich dat rechtstreeks in een kleinere pomp, een drukvat met een lager vermogen en elke maand een aanzienlijk lagere elektriciteitsrekening.
Membraanstructuur en hoe het lagedrukprestaties bereikt
Extra lage druk Ro-membraanelementen zijn gebouwd op een dunne-film composietstructuur gevormd door grensvlakpolymerisatie. Door de verknopingsdichtheid van de polyamidelaag tijdens de productie te regelen, blijft de actieve barrière dun en hydrofiel, waardoor de hydraulische weerstand die de voedingspomp moet overwinnen wordt verlaagd zonder dat dit ten koste gaat van de zoutafstoting. Het voedingsafstandstuk is doorgaans 28 mil of 34 mil, een dikte die gekozen is om de drukval in evenwicht te brengen met de weerstand tegen vervuiling. Fabrikanten met speciale polymeerchemieteams, waaronder onderzoekers op doctoraal niveau die zich richten op de controle van membraanverknoping, zijn over het algemeen in staat om de afstotingsprestaties consistenter te houden over de productiebatches heen.
Specificaties voor de XLP-membraanserie
Extreem lage druk RO-membraanelementen worden geproduceerd in de standaard 4040 en 8040 industriële behuizingen, samen met varianten met een groter oppervlak voor systemen met een hogere capaciteit. De onderstaande tabel vat typische prestatiecijfers samen die zijn gerapporteerd onder standaard testomstandigheden van 500 ppm NaCl, 25°C, pH 7,5 tot 8,0 en 15% terugwinning uit één element.
| Model | Actief gebied | Doordringende stroom | Stabiele afwijzing | Testdruk |
| XLP-4040 | 85 ft² (7,9 m²) | 2.700 GPD (10,2 m³/d) | 98% | 100 psi (0,69 MPa) |
| XLP-8040-400 | 400 ft² (37,2 m²) | 12.000 GPD (45,4 m³/d) | 98% | 100 psi (0,69 MPa) |
| XLE-440 | 440 ft² (40,9 m²) | 12.700 GPD (48,0 m³/d) | 99% | 100 psi (0,69 MPa) |
De permeaatstroomtolerantie wordt doorgaans geschat op plus of min 15%. Grotere elementen met een actief oppervlak, zoals de XLE-440, verminderen het aantal behuizingen dat nodig is voor een bepaalde output, wat zowel de scheepskosten als de benodigde vloerruimte bij nieuwbouw verlaagt.
RO-membraan met extreem lage druk Product Line
Een volledig assortiment XLP-membraanelementen voor compacte, aangrenzende woningen via 8040-vaten met hoge capaciteit, ontworpen voor consistente afstoting bij lagere voedingsdruk.
Toepassingsgebieden die het meeste voordeel opleveren
Omdat RO-membraan met extreem lage druk is ontworpen rond voedingswater onder een TDS van 1000 ppm, past het in een specifieke reeks gebruiksscenario's in plaats van in elke RO-toepassing:
- Gebottelde en verpakte drinkwaterleidingen, waar gemeentelijk kraanwater al een lage TDS heeft en geen hogedrukbehandeling nodig heeft.
- Bereiding van ketelvoedingswater, levert suppletiewater met een lage hardheid dat kalkaanslag vermindert en de thermische overdracht verbetert.
- Tweede-pass-behandeling in tweetraps RO-systemen, waarbij het eerste-pass-permeaat wordt gepolijst om ultrapuur waterspecificaties voor elektronica of farmaceutisch gebruik te bereiken.
- Gemeentelijke ontzilting van oppervlaktewater of ondiep grondwater in projecten variërend van enkele honderden tot enkele duizenden kubieke meters per dag.
- Proceswatervoorziening voor dranken-, zuivel- en brouwerijactiviteiten waarbij een consistente smaak en een laag mineraalgehalte vereist zijn.
Systeemontwerppunten vóór installatie
| Parameter | Aanbevolen bereik |
| Voer SDI15 | Onder 5,0 |
| Gratis chloor | Onder 0,1 mg/l is dechlorering vereist |
| Bedrijfstemperatuur | 3°C tot 45°C, het beste in de buurt van 25°C |
| Continu bedrijf pH | 3 tot 10 |
| Chemische reiniging pH | 1 tot 13 |
| Maximale drukval per element | 15 psi (0,1 MPa) |
Multimediafiltratie, actieve koolfiltratie en 5-micron cartridgefiltratie zijn de standaard voorbehandelingsfasen voorafgaand aan een industrieel XLP Ro-membraansysteem. Voedingswater met een hogere organische belasting profiteert doorgaans van een ultrafiltratie-voorbehandelingsfase om het membraanoppervlak tegen vervuiling te beschermen.
Energiebesparingen vergeleken met standaard brakwatermembranen
Als we een systeem van 100 m³/d gebruiken dat water behandelt met een TDS van 1000 ppm als referentiescenario, veroorzaakt het verschil in bedrijfsdruk alleen al een aanzienlijk verschil in de jaarlijkse elektriciteitsuitgaven.
| Artikel | Standaard BW-membraan | Extreem lage druk Membrane |
| Bedrijfsdruk | 225 psi (1,55 MPa) | 100 psi (0,69 MPa) |
| Schatting van het pompvermogen | Ongeveer. 18,5 kW | Ongeveer. 8,2 kW |
| Jaarlijkse energie (8.000 uur) | 148.000 kWh | 65.600 kWh |

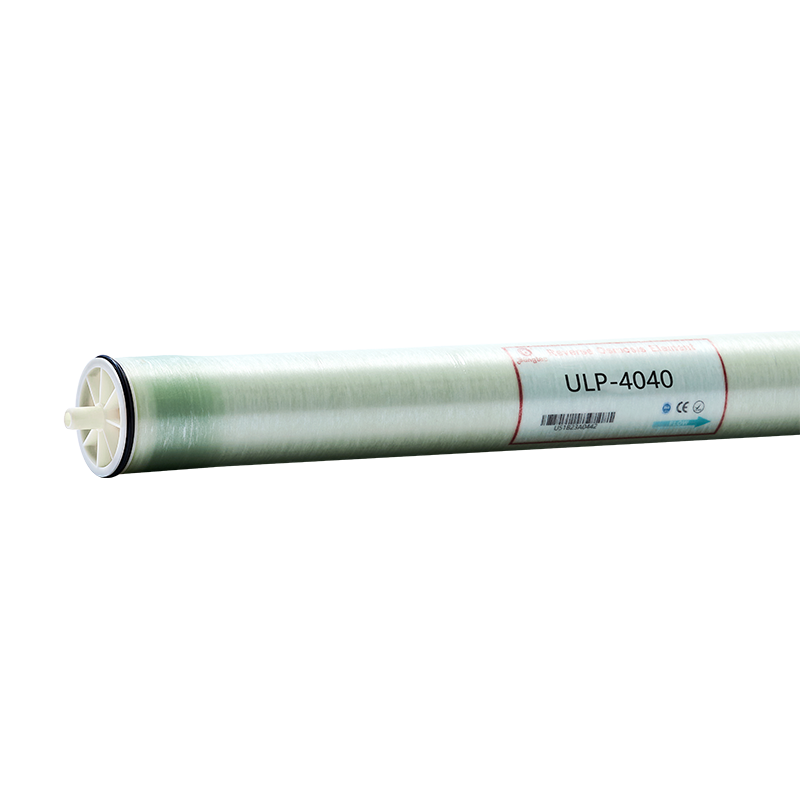

Extreme lage druk versus ultralage druk: het juiste membraan kiezen
Deze twee categorieën worden vaak verward omdat ze beide gericht zijn op energiebesparing, maar ze zijn afgestemd op verschillende voedingswateromstandigheden.
| Factor | Extreem lage druk (XLP) | Ultra-lage druk (ULP) |
| Typische werkdruk | 100 psi | 110 tot 150 psi |
| Feed TDS-bereik | Minder dan 1.000 ppm | Tot 2.000 tot 4.000 ppm |
| Beste pasvorm | Kraanwater, grondwater met lage TDS, tweede doorgang | Matig zoutgehalte grondwater, eerste passage |
Als de voedingsbron regelmatig boven de 1.000 ppm komt, is een RO-membraan met ultra lage druk of een RO-membraan voor brak water meestal de veiligere keuze, omdat het gebruik van een XLP-element buiten het ontwerp-TDS-bereik de levensduur van het membraan verkort en de reinigingsfrequentie verhoogt.
Veelgestelde vragen
Kan een extreem-lagedrukmembraan een standaardmembraan in een bestaand vat vervangen?
In de meeste gevallen wel, aangezien XLP-4040- en XLP-8040-elementen standaard industriële afmetingen delen. De pompcurve moet echter eerst worden herzien, omdat een systeem dat oorspronkelijk is gedimensioneerd voor 225 psi een lagedrukelement overdruk zal geven, tenzij het pompvermogen wordt verminderd door een frequentieregelaar of een smoorklep.
Is dit membraan geschikt voor zeewater?
Nee. Zeewater heeft doorgaans een TDS van ongeveer 35.000 ppm, veel meer dan het lage zoutgehalte van een RO-membraan met extreem lage druk. Voor de ontzilting van zeewater is een speciaal SW Ro-membraan nodig dat geschikt is voor 800 tot 1.200 psi.
Hoe lang gaat het membraanelement mee?
Bij de juiste voorbehandelings- en reinigingspraktijken bedraagt de levensduur doorgaans 3 tot 5 jaar. De belangrijkste factoren die dat venster verkorten zijn een verhoogde voedings-SDI, blootstelling aan chloor boven de tolerantielimiet en vertraagde reiniging zodra de flux of afstoting met 10% tot 15% begint te dalen ten opzichte van de uitgangswaarde.
Welke voorbehandeling heeft een XLP-systeem nodig?
De standaardvoorbehandeling omvat multimediafiltratie, actieve koolfiltratie en 5-micron cartridgefiltratie, waarbij de voedings-SDI15 onder 5,0 wordt gehouden, de troebelheid onder 1 NTU en vrij chloor onder 0,1 mg/l. Bronnen met een hoger organisch gehalte profiteren van een extra ultrafiltratiefase voorafgaand aan het RO-membraanelement.
