Een nanofiltratiemembraan is een door druk aangedreven scheidingsmembraan dat zich tussen ultrafiltratie en omgekeerde osmose bevindt, met een grenswaarde voor het molecuulgewicht van ongeveer 200 tot 1000 Dalton. Het blokkeert de meeste tweewaardige en meerwaardige ionen, organische moleculen en micro-organismen, terwijl het eenwaardige zouten en water doorlaat bij een relatief lage werkdruk. Vanwege dit selectieve gedrag is een nanofiltratiemembraan het instrument bij uitstek wanneer een proces verzachting, ontkleuring of gerichte ionenverwijdering nodig heeft in plaats van volledige ontzilting.
In de rest van deze gids wordt uiteengezet hoe een nanofiltratiemembraanelement werkt, hoe het zich verhoudt tot omgekeerde osmose en ultrafiltratie, hoe de algemene productklassen eruit zien en hoe u er een kunt kiezen en onderhouden voor industriële, gemeentelijke of residentiële toepassingen.
Snelle feiten: wat een nanofiltratiemembraan eigenlijk doet
0,5-2 nm Effectieve poriegrootte
200-1000Da Afsnijding van het molecuulgewicht
20-98% Afwijzingsbereik voor alle NF-kwaliteiten
0,3-8 MPa Typische bedrijfsdrukbereik
De spreiding in dat laatste cijfer is het hele verhaal van de selectie van NF-membraan: een huishoudelijk NF-membraan voor een drinkfontein werkt in de buurt van 0,3 MPa, terwijl een hogedruk-NF-membraan dat industriële pekel concentreert voorbij 6 MPa kan gaan. Het afstemmen van de kwaliteit op de belasting is wat een membraan dat vijf jaar meegaat onderscheidt van een membraan dat binnen vijf maanden kapot gaat.
Hoe een nanofiltratiemembraan scheidt wat het scheidt
Binnen elk nanofiltratiemembraanelement werken twee mechanismen samen. De eerste is eenvoudige uitsluiting van de grootte: de actieve polyamidelaag is compact genoeg om organische moleculen, virussen en bacteriën die groter zijn dan de grenswaarde fysiek tegen te houden. Het tweede is het Donnan-effect, een elektrostatisch fenomeen waarbij het membraanoppervlak bij een neutrale pH een lichte negatieve lading draagt. Die lading stoot multivalente anionen af en sleept indirect hun gepaarde kationen mee. Daarom weert een nanofiltratiemembraan calcium- en magnesiumsulfaat veel effectiever af dan gewoon natriumchloride.
- Stap 1 Voedingswater komt het spiraalvormig gewonden element binnen en beweegt onder uitgeoefende druk langs het voedingsafstandskanaal.
- Stap 2 Grote organische stoffen, meerwaardige ionen en micro-organismen worden fysiek uitgesloten op het actieve laagoppervlak.
- Stap 3 Oppervlaktelading stoot multivalente anionen af, waardoor geassocieerde kationen weggetrokken worden van het permeaatpad.
- Stap 4 Water en eenwaardige zouten passeren de polyamidehuid in de permeaatopvangbuis.
Deze combinatie verklaart waarom een gemeentelijk systeem met een nanofiltratiemembraan de hardheid van de uitlaat sterk kan laten dalen, terwijl nog steeds een deel van het oorspronkelijke natrium- en kaliumgehalte wordt doorgelaten, waardoor de smaak en het mineraalprofiel behouden blijven die een volledig omgekeerd osmosesysteem anders zou wegnemen.
Nanofiltratiemembraan versus ultrafiltratie versus omgekeerde osmose
Het kiezen tussen deze drie technologieën komt neer op hoeveel u moet verwijderen en hoeveel druk en energie u kunt besteden aan het verwijderen ervan.
| Parameter | Ultrafiltratie | Nanofiltratiemembraan | Omgekeerde osmose |
| Poriëngrootte | 2-100 nm | 0,5-2 nm | Onder 0,5 nm |
| Bedrijfsdruk | 0,1-0,5 MPa | 0,3-8 MPa | 1,5-10 MPa |
| Monovalente zoutafstoting | Verwaarloosbaar | 20-80% | Boven 99% |
| Afstoting van tweewaardige ionen | Laag | Boven 95% | Boven 99% |
| Beste pasvorm | Troebelheid en barrière tegen pathogenen | Verzachting, ontkleuring, selectieve scheiding | Volledige ontzilting en zeer zuiver water |
Veel voorkomende nanofiltratiemembraankwaliteiten en waar ze passen
De meeste catalogi groeperen NF-membraanelementen op basis van de doorgang van natriumchloride die ze toestaan, omdat dat cijfer een ingenieur onmiddellijk vertelt hoeveel mineralen er in het permeaat achterblijven.
Alle drie de kwaliteiten hebben doorgaans een divalente MgSO4-afstoting van 97% of hoger, wat de natriumchloride-figuur de echte onderscheidende factor tussen beide maakt.
| Categorie | Drukbereik | Typische plicht |
| Industrieel NF-membraan | 4,0-8,0 MPa | Geen lozing van afvalwater, pekelconcentratie, lithiumterugwinning |
| Gemeentelijke Administratie NF Membraan | 0,5-1,5 MPa | Waterontharding, organische en TOC-verwijdering |
| Waterzuiveraar NF-membraan | 0,2-0,5 MPa | Directe drinkfonteinen, huishoudelijke luchtreinigers |
| Zuur- of alkalibestendig NF-membraan | 1,0-4,0 MPa | Chemisch, bedrukken en verven, kolenchemisch afvalwater |

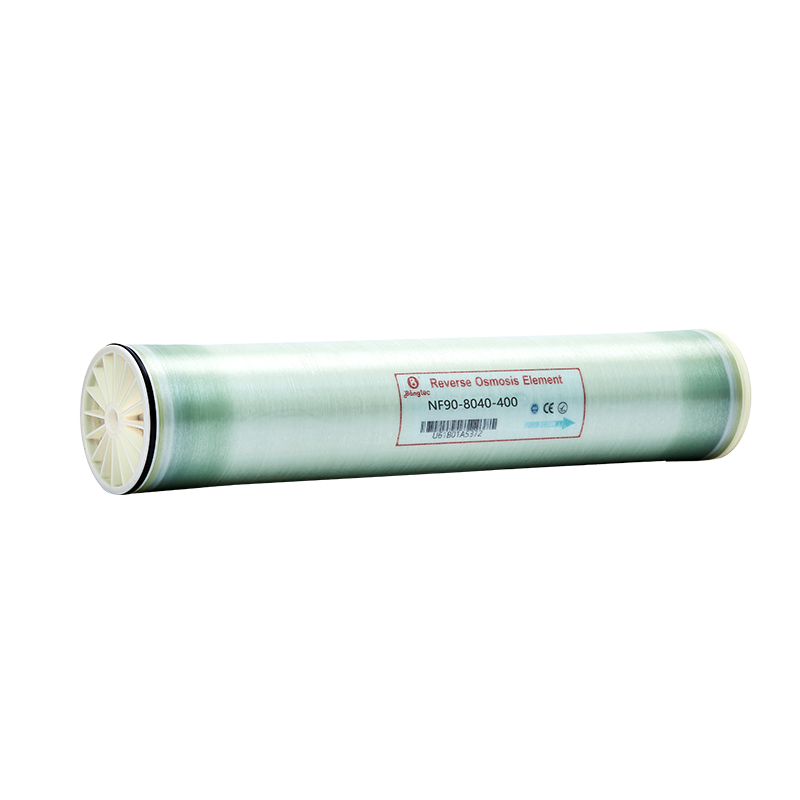

Productlijn nanofiltratiemembraanelementen
De bovenstaande tabel sorteert op drukklasse; de elementen zelf zijn op maat gemaakt voor standaard 4040- en 8040-behuizingen en worden beoordeeld op basis van zoutdoorgang, zodat een ingenieur de afwijzing kan afstemmen op de beoogde waterkwaliteit zonder al te veel geld uit te geven aan druk.
Waaruit is een nanofiltratiemembraanelement opgebouwd?
Bijna elk commercieel nanofiltratiemembraan maakt gebruik van een dunne-filmcomposietstructuur, en de kwaliteit van elke laag bepaalt hoe het voltooide element in het veld presteert.
Polyamide actieve laag 50-150 nm dik, draagt de oppervlaktelading die verantwoordelijk is voor de afstoting van Donnan
Ondersteuningslaag van polysulfon Substraat van ultrafiltratiekwaliteit dat mechanische sterkte geeft zonder stromingsweerstand toe te voegen
Niet-geweven achterkant Weefsellaag die het composiet plat houdt en bestand is tegen scheuren tijdens het oprollen
Het zetapotentieel van het oppervlak op een goed gemaakte actieve laag ligt doorgaans tussen min 15 en min 25 millivolt bij neutrale pH, wat de elektrische signatuur is achter betrouwbaar aangroeiwerend gedrag en consistente afstoting van tweewaardige ionen gedurende de levensduur van het membraan.
Waar de vraag naar nanofiltratiemembranen zich concentreert
- Industrieel afvalwater en materiaalscheiding - 35%
- Gemeentelijke ontharding en organische verwijdering - 25%
- Residentiële waterzuiveraars - 20%
- Scheiding van voeding, farmacie en specialiteiten - 20%
Deze splitsing is een illustratief patroon, gebaseerd op een gemeenschappelijke inzet in de hierboven genoemde sectoren, en is geen gecertificeerde marktstatistiek, en verandert afhankelijk van de regionale waterkwaliteit en regelgeving.
Selecteren en onderhouden van een nanofiltratiemembraan
Selectiechecklist
- Bevestig de beoogde hardheid of organische verwijdering, niet alleen de totale hoeveelheid opgeloste vaste stoffen.
- Pas de drukklasse aan de voerbron aan; maak een industrieel drukelement niet te groot voor een gemeentelijke voeding met een lage TDS.
- Controleer de chemische compatibiliteit als de stroom vrij chloor, sterk zuur of sterke alkali bevat.
- Controleer of de SDI en de geschiktheid van de voorbehandeling geschikt zijn voordat de definitieve elementselectie plaatsvindt.
Onderhoudsbenodigdheden
- Start een chemische reinigingscyclus zodra de gestandaardiseerde permeaatproductie met 10 procent is gedaald.
- Reinig eerder als het transmembraandrukverschil met 15 procent stijgt.
- Vervang de voorfilters elke 6 tot 12 maanden bij residentiële systemen.
- Volg SDI en vrij chloor op het voedingspunt om de actieve laag te beschermen.
Veelgestelde vragen
Waarin verschilt een nanofiltratiemembraan van een omgekeerde osmosemembraan?
Een nanofiltratiemembraan heeft een grenswaarde voor het molecuulgewicht van ongeveer 200 tot 1000 Dalton en weert tweewaardige ionen sterk af, terwijl het een deel eenwaardig zout doorlaat, doorgaans bij 0,3 tot 8 MPa. Een membraan voor omgekeerde osmose stoot bijna alles af en heeft een hogere druk nodig, vaak 1,5 tot 10 MPa, waardoor het beter geschikt is voor volledige ontzilting in plaats van selectieve ontharding.
Hoe lang gaat een industrieel nanofiltratiemembraan doorgaans mee?
Met de juiste voorbehandelings- en reinigingsdiscipline gaat een element van industriële kwaliteit gewoonlijk drie tot vijf jaar mee, en goed onderhouden hogedruk-NF-membraanmodellen kunnen langer dan zeven jaar meegaan. SDI van voedingswater, blootstelling aan restchloor en reinigingsfrequentie zijn de drie grootste factoren die dat venster verkorten of verlengen.
Kan een nanofiltratiemembraan zware metalen verwijderen?
Ja. Tweewaardige zware metaalionen zoals lood, cadmium en chroom worden doorgaans voor meer dan 95 procent afgestoten door een nanofiltratiemembraan, terwijl nuttige mineralen zoals calcium en magnesium slechts gedeeltelijk worden vastgehouden. Daarom is NF populair bij huishoudelijke zuiveringsinstallaties die water moeten zuiveren zonder het volledig te strippen.
Wat veroorzaakt fluxdaling in een nanofiltratiemembraanelement
Anorganische aanslag, organische vervuiling en biovervuiling zijn de drie belangrijkste oorzaken, vaak verergerd door concentratiepolarisatie aan het membraanoppervlak. Het beheersen van de terugwinningssnelheid, het verbeteren van de voorbehandeling en het aanhouden van een gedisciplineerd schoonmaakschema zijn de standaardmanieren om de jaarlijkse fluxdaling onder de 5 procent te houden.
Wanneer moet een nanofiltratiemembraan worden vervangen in plaats van gereinigd?
Vervanging is de juiste keuze als de gestandaardiseerde permeaatproductie met meer dan 20 procent daalt, het drukverschil met meer dan 25 procent stijgt, de zoutafstoting met meer dan 10 procent daalt, of een chemische reinigingscyclus er niet in slaagt de prestaties te herstellen. Toepassingen met hoge precisie, zoals farmaceutische scheiding, rechtvaardigen strengere monitoring dan deze algemene drempels.
